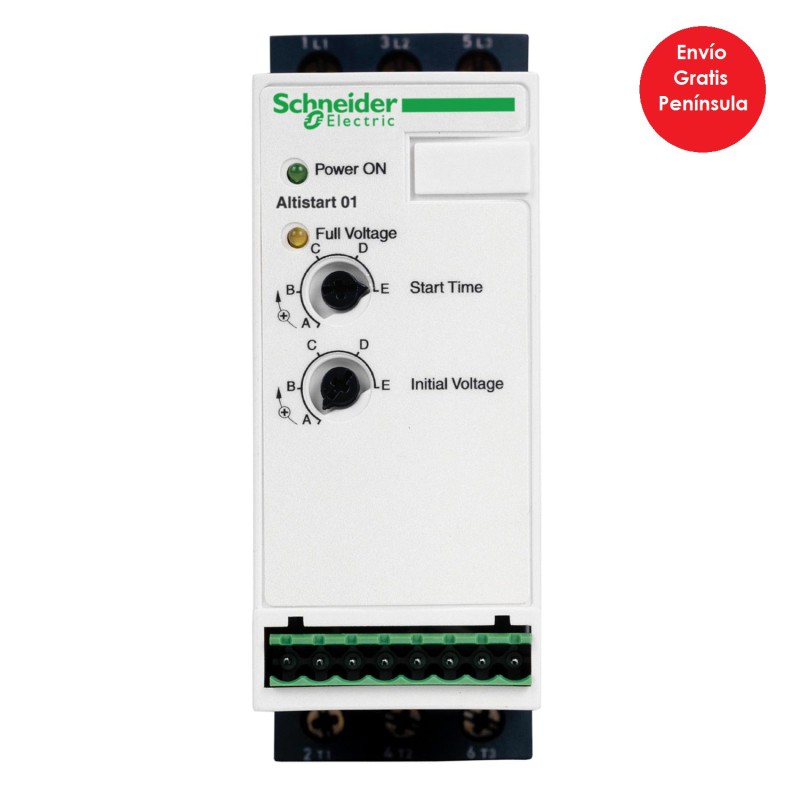

Altistart 01

Tipo de producto o componente

Arrancador suave

Destino del producto

Motores asíncronos

aplicación específica de producto

Máquina simple

Nombre corto del dispositivo

ATS01

Número de fases de la red

1 fase

[Us] tensión de alimentación asignada

110...480 V - 10...10 %

potencia del motor en kW

4 kW, 3 fases en 400 V
1,5 kW, 3 fases en 230 V
1,1 kW, 1 fase en 230 V

potencia del motor en HP

1 hp, 3 fases en 22...27 V
2 hp, 3 fases en 230 V
5 hp, 3 fases en 460 V

bar aislado flexibles

9 A

Categoría de empleo

AC-53B acorde a EN/IEC 60947-4-2

Consumo de corriente

45 A en carga nominal

tipo de arranque

Arranque con rampa de tensión

potencia disipada en W

1 W a carga completa y al final del inicio
46 W en sobretensión

Complementario

estilo de conjunto

Con disipación de calor

Función disponible

Desviación integrada

límites tensión alimentación

99…528 V

frecuencia de alimentación

50...60 Hz - 5...5 %

Frecuencia de red

47,5...63 Hz

Tensión de salida

<= de la potencia de la tensión de alimentación

[Uc] tensión de circuito de control

110 V CA +/- 10 % en 35 mA
24 V CA/CC +/- 10 % en 30 mA
240 V CA +/- 10 % en 80 mA

hora de inicio

1 s / 100
5 s / 20
Ajustable de 1 a 5 s

par de arranque

30...80 % de torque arranque motor conectado direct. a la alimentación de línea

montado en la pared del conducto

2 A DC-13
3 A AC-15

par de apriete

0,5 N.m
1,9…2,5 N.m

Consecutivo, seguido, continuo, adosado

Term. mordaza tornillo 4 mm - rígido 1 1...10 mm² AWG 8 circuito de alimentación
Conector de tornillo - rígido 1 0,5...2,5 mm² AWG 14 circuito de control
Term. mordaza tornillo 4 mm - rígido 2 1...6 mm² AWG 10 circuito de alimentación
Conector de tornillo - rígido 2 0,5...1 mm² AWG 17 circuito de control
Conector de tornillo - flexible con terminal 1 0,5...1,5 mm² AWG 16 circuito de control
Term. mordaza tornillo 4 mm - flexible sin terminal 1 1,5...10 mm² AWG 8 circuito de alimentación
Conector de tornillo - flexible sin terminal 1 0,5...2,5 mm² AWG 14 circuito de control
Term. mordaza tornillo 4 mm - flexible con terminal 2 1...6 mm² AWG 10 circuito de alimentación
Term. mordaza tornillo 4 mm - flexible sin terminal 2 1,5...6 mm² AWG 10 circuito de alimentación
Conector de tornillo - flexible sin terminal 2 0,5...1,5 mm² AWG 16 circuito de control

Marcado

CE

posición de funcionamiento

Vertical +/- 10 grados

Altura

124 mm

Anchura

45 mm

Profundidad

131 mm

Peso del producto

0,28 kg

Código de compatibilidad

ATS01N1

Motor power range AC-3

1,1…2 kW en 200…240 V 1 fase
2,2…3 kW en 200…240 V 3 fases
4…6 kW en 380…440 V 3 fases

tipo de arranque motor

Arrancador suave
